自力式流量平衡閥

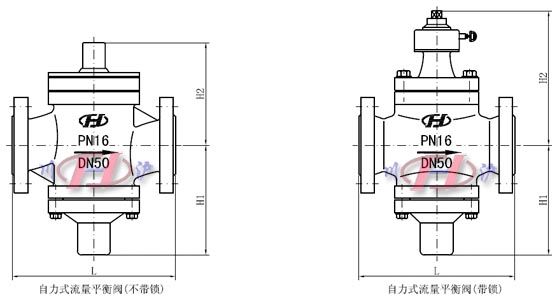

自力式流量平衡閥(不帶鎖)	自力式流量平衡閥(帶鎖)

■ 產品概述

ZLF/ZL47F型自力式流量平衡閥亦稱自力式平衡閥、流量調節閥、流量控制器、動態平衡閥、流量平衡閥，是一種直觀簡便的流量調節控制裝置，管網中應用自力式流量平衡閥可直接根據設計來設定流量，閥門可在水作用下，自動消除管線的剩余壓頭及壓力波動所引起的流量偏差，無論系統壓力怎樣變化均保持設定流量不變，自力式流量平衡閥這些功能使管網流量調節一次完成，把調網工作變為簡單的流量分配，有效的解決管網的水力失調。自力式流量平衡閥主要應用于：集中供熱(冷)等水系統中，使管網流量按需分配，消除水系統水力失調，解決冷熱不均問題，可節能、節電15%-20%。

■ 產品特點

可按設計或實際要求設定流量， 能自動消除系統的壓差波動，保持流量不變。
克服系統冷熱不均現象，提高供熱(供冷)質量。
徹底解決近端壓差大，遠端壓差小的矛盾。
減少系統循環水量，降低系統阻力。
減少設計工作量，不需要對管網進行繁瑣的水力平衡計算。
降低調網難度，把復雜的調網工作簡化為簡單的流量分配。
免除多熱源管網熱源切換時的流量再分配工作。
流量顯示值均為測試臺上隨機標定，流量(m3/h)。

■ 主要技術參數

■ 主要零件材料及結構圖

1	底蓋	鑄鐵、球墨鑄鐵、鑄鋼
2	彈簧	65Mn/60Si2Mn
3	閥體	鑄鐵、球墨鑄鐵、鑄鋼
4	閥座	2Cr13、304
5	閥芯	2Cr13、304
6	閥桿	2Cr13、304
7	密封墊片	柔性石墨、聚四氟乙烯
8	密封填料	V型聚四氟乙烯填料、石棉紡織填料、石墨填料
9	鎖	廠家配套

■ 主要外形及連接尺寸及重量
