氮封閥(氮封裝置、供氮裝置)
 |
 |

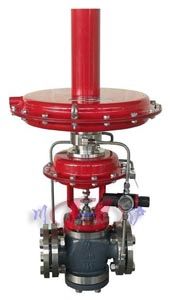

| 氮封閥(老型閥體) |

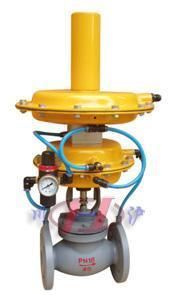

氮封閥(精小型閥體) |
■ 產品概述
氮封閥(氮封裝置)主要用于儲罐頂部氮氣壓力恒定控制，以保護罐內物料不被氮化及儲罐安全。氮封閥(氮封裝置)由ZZDQ快速泄放閥及ZZV自力式微壓調節閥兩大部分組成。快速泄放閥由壓力控制器及ZMQ-16K型單座切斷閥組成。
儲罐內壓力升高至設定壓力時，快速泄放閥迅速開啟，將罐內多余壓力泄放。微壓調節閥在儲罐內壓力降低時，開啟閥門，向罐內充注氮氣。因微壓調節閥必須使用在壓力為0.1Mpa壓力以下，現場壓力較高，必須安裝ZZYP型壓力調節閥將壓力調節閥將壓力降低至0.1Mpa以下才可使用。公稱壓力0.1Mpa，壓力可按分段設定，從0.5Kpa 至66 Kpa以下，介質溫度溫度≤80℃。
● 產品特點：
無需外加能源，能在無電、無氣的場合工作，既方便又節約能源，降低成本。
氮封裝置供氮，泄氮壓力設定方便，可在連續經營的條件下進行。
壓力檢測膜片有效面積大，設定彈簧剛度小、動作靈敏、裝置工作平衡。
采用無填料設計，閥桿所受磨擦力小、反應迅速、控制精度高。
供氮裝置采用指揮器操作，減壓比可達100:1，減壓效果好、控制精度高。
為確保儲罐的安全，需在罐頂設置呼吸閥。
呼吸閥公起安全作用，避免了常規氮封裝置中啟閉頻繁易損壞的缺陷。
■ 主要技術參數
● 閥體
| 閥體形式 |
直通鑄造球型閥 |
| 公稱通徑 |
DN20～150mm |
| 公稱壓力 |
PN1.0、1.6MPa |
| 法蘭標準 |
ANSI、JIS、DIN、GB、JB (特殊可按用戶提供) |
| 連接形式 |
法蘭(FF RF RTJ) |
| 閥蓋形式 |
標準型(一體式) |
| 壓蓋型式 |
螺栓壓緊式 |
| 密封填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料 |
● 閥內件

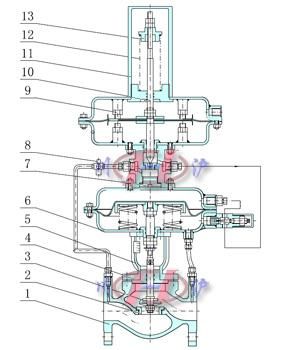

■ 主要零件材料及結構圖
| 1 |
閥體 |
WCB |
CF8 |
CF8M |
CF3M |
 |
| 2 |
閥座 |
304 |
304 |
316 |
316L |
| 3 |
墊芯 |
304 |
304 |
316 |
316L |
| 4 |
導向套 |
Q235 |
304 |
316 |
316L |
| 5 |
支架 |
WCB |
CF8 |
CF8M |
CF3M |
| 6 |
執行機構1 |
膜蓋：Q235、膜片：EPDM或FKM夾纖維 |
| 7 |
連接支架 |
Q235/304 |
| 8 |
減壓閥 |
工程塑料 |
| 9 |
執行機構2 |
膜蓋：Q235、膜片：EPDM或FKM夾纖維 |
| 10 |
上閥桿 |
304 |
304 |
316 |
316L |
| 11 |
防護蓋 |
Q235/304 |
| 12 |
彈簧 |
65Mn/60Si2Mn |
| 13 |
調節螺母 |
35 |
304 |
316 |
316L |
■ 主要性能參數及性能指標
| 公稱通徑(mm) |
20 |
25 |
40 |
50 |
80 |
100 |
150 |
| 閥座直徑(mm) |
6 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
| 額定流量系數Kv |
3.2 |
5 |
8 |
10 |
20 |
32 |
50 |
80 |
100 |
160 |
250 |
400 |
| 壓力調節范圍 |
0.5～70 20～120 60～400 300～700 500～1000 KPa |
| 公稱壓力PN |
1.0、1.6 MPa |
| 被調介質溫度 |
80、200 ℃ |
| 流量特性 |
快開型 |
| 調節精度 |
≤5% |
| 允許壓降(MPa) |
1.6 |
1.6 |
1.1 |
0.6 |
0.4 |
| 薄膜有效面積(C㎡) |
200 |
280 |
400 |
| 允許泄漏量 |
符合ANSIB16.104—1976 IV級 |

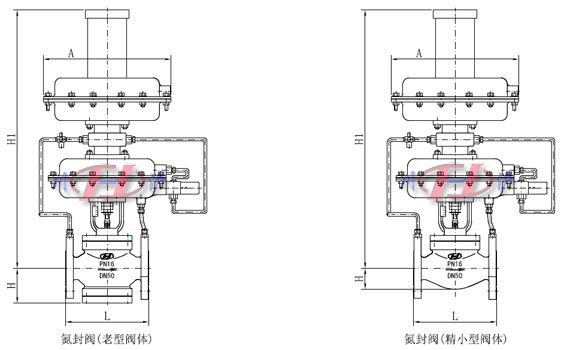

■ 主要外形及連接尺寸
| 公稱通徑(DN) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
| L |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
| H |
老型 |
105 |
117 |
120 |
139 |
144 |
188 |
208 |
220 |
268 |
278 |
| 精小型 |
52.5 |
57.5 |
75 |
75 |
85.5 |
92.5 |
100 |
110 |
142.5 |
158 |
| H1 |
330 |
330 |
350 |
350 |
360 |
430 |
440 |
450 |
520 |
650 |
| A |
310 |
400 |
注：表中尺寸為不帶標準附件數據。另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
|
