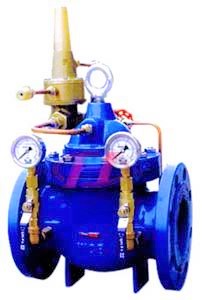

800X壓差平衡閥

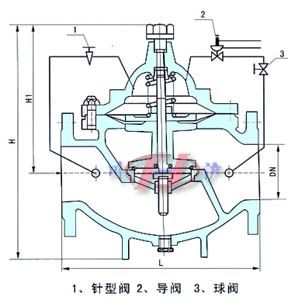

800X壓差平衡閥	800X壓差平衡閥 (結構圖)

■ 產品概述

800X壓差平衡閥是一種用于空調系統供/回水之間以平衡壓差的閥門。壓差平衡閥可提高系統的利用率，保持壓差的精確互定直，并可大限度地降低系統的噪音，以及過大壓差對設備造成的損壞。800X壓差平衡閥優越于其他平衡閥的地方在于它沒有執行機構，完全介質自身的壓力差來達到平衡系統的功能，節約能源及安裝空間，是一種智能型閥門。

■ 主要特點

常閉型壓差平衡閥用于燃油、燃氣熱源供、回水管，中央空調的分、集水器之間，作為一次測定流量，二次側變流量系統的旁通安裝，可有效保護燃油、燃氣機組不會因流量過小導致的溫度過高而損壞，壓差平衡閥可有效的保護冷水機組因流量過小而造成的局部凍結而損壞。常開型壓差平衡閥用于高度差較大且熱源在高區的集中供熱系統，使用時按高度差設定該閥的壓差，并在低區回水管適當位置安裝減壓泵、止回閥，調節閥組成的回水減壓裝置，通過調節閥來調節并設定回水管壓力，這樣既可保證高區用戶不會出現倒空現象，又可保護低區設備不會因壓力過高而損壞。

■ 工作原理

當主閥進出口間壓差變化時，接管A與接管B間壓差發生變化，此變導閥的開度。壓差大時導閥開度大，控制室通過C管的下泄水量增大，主閥控制室壓力下降，主閥開度增大，主閥進出口間壓差變小。反之，若主閥進出口間壓差變小，則導閥開度變小，主閥控制室壓力上升，推動主閥開度減小而使主閥壓差增大。這種負反饋作用使主閥進出口間壓差穩定在社頂值上。設定針閥開度和導閥彈簧壓力可設定主閥進出口間壓差。

■ 主要技術參數

■ 安裝示意圖

■ 主要外形安裝尺寸
