700X水泵控制閥

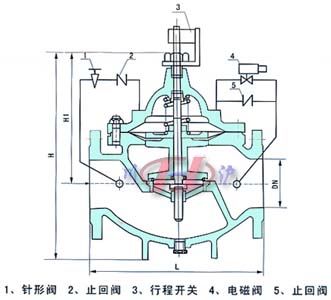

700X水泵控制閥	700X水泵控制閥 (結構圖)

■ 產品概述

700X水泵控制閥是一種安裝在高層建筑以及其他給水系統的水泵出口處，防止介質倒流的逆止類閥門。當水泵即將停止供水前。水泵控制閥先行緩慢關閉90%左右，防止突然停泵而產生的水錘或水擊聲；當水泵完全停止后，水泵控制閥再完全關閉，防止泵出的水回流，有效地保護水泵，免受回流的沖擊而產生反轉。水泵控制閥是水泵出口必不可少的保護裝置。閥門呈流線型設計。通過電磁閥的導控實現準確的啟閉。使用安全可靠，有效地防止水錘和水擊聲，水泵控制閥使用壽命長，安裝、維修方便。

■ 工作原理

當水泵工作閥門向下游供水時，電磁導閥全開，針閥調至適當開度，上游水經針閥、單向閥進入主閥控制室，經電磁導閥流出，此時主閥控制室的壓力保持主閥處于合適的開度，保持下游正常供水。
當水泵停止工作時，電磁導閥先關閉，主閥控制室停止排水，控制室壓力升高，主閥開始關閉。當關閉至90%時，主閥上部行程開關輸出停泵信號，水泵停止運轉。此時下游回水經單向閥進入主閥控制室，控制室壓力升高，主閥被關閉。

■ 主要技術參數

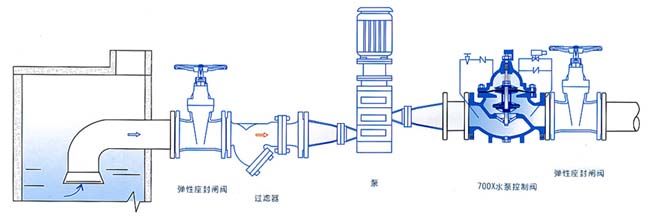

■ 安裝示意圖

■ 主要外形安裝尺寸
