200X減壓穩壓閥
 |
 |
| 200X減壓穩壓閥 |
200X減壓穩壓閥(結構圖) |
■ 產品概述
200X減壓穩壓閥由主閥、導閥、針閥、球閥、微型過濾器和壓力表組成水力控制接管系統。使用時，當調定出口壓力后，能自動保持穩定出口壓力。200X減壓穩壓閥利用導閥自力控制，不需要其它裝置和能源，保養簡便，壓力控制準確度高，受進口壓力和流量影響小，減壓穩壓可靠。200X減壓穩壓閥廣泛用于高層建筑、生活區等供水管網系統及城市供水工程。
■ 工作原理
當閥門從進口端給水時，水流過針閥進入主閥控制室，出口壓力通過導管作用到導閥上。當出口壓力高于導閥彈簧設定值時，導閥關閉。控制室停止排水，此時主閥控制室內壓力升高并關閉主閥，出口壓力不再升高。
當閥門出口壓力降到導閥彈簧設定壓力時，導閥開啟，控制室向下游排水。由于導閥系統排水量大于針閥的進水量，主閥控制室壓力下降。進口壓力使主閥開啟。在穩定狀態下，控制室進水、排水相同，主閥開度不變，出口壓力穩定。調節導閥彈簧即可設定出口壓力。
■ 主要技術參數
| 公稱壓力(Mpa) |
殼體試驗壓力(MPa) |
密封試驗壓力(MPa) |
高進口壓力(MPa) |
出口可調壓力(MPa) |
適用介質 |
介質溫度(℃) |
| 1.0 |
1.5 |
1.1 |
<1.0 |
0.09～0.8 |
水 |
0～80(隔膜式)
0～200(活塞式) |
| 1.6 |
1.76 |
2.4 |
<1.6 |
0.10～1.2 |
| 2.5 |
2.75 |
3.75 |
<2.5 |
0.15～1.2 |
■ 主要零件材料
| 零件名稱 |
零件材料 |
| 閥體/閥蓋 |
WCB/HT200 |
| 閥座/閥盤 |
銅合金 |
| 密封圈 |
丁腈橡膠 |
| 閥桿 |
2Cr13 |
| 彈簧 |
50CrVA |
| 針型閥 |
銅合金 |
| 球閥 |
銅合金 |
| 浮球閥 |
銅合金 |
| 微型過濾器 |
不銹鋼 |

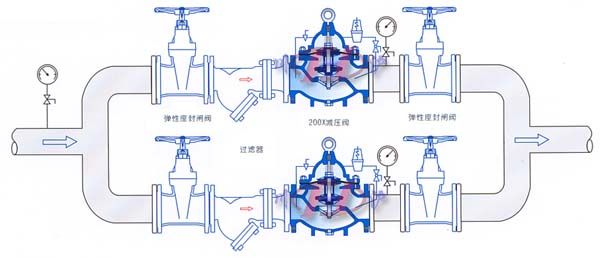

■ 安裝示意圖
■ 主要外形安裝尺寸
| DN |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
| L |
150 |
160 |
180 |
200 |
203 |
216 |
241 |
292 |
330 |
356 |
495 |
622 |
698 |
787 |
914 |
978 |
| H1 |
179 |
179 |
179 |
210 |
210 |
214 |
245 |
305 |
365 |
415 |
510 |
560 |
658 |
696 |
735 |
735 |
| H |
343 |
343 |
342 |
395 |
395 |
405 |
430 |
510 |
560 |
585 |
675 |
730 |
760 |
840 |
910 |
910 |
注：由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
|
