多級降壓調節閥(高壓差調節閥)

T48Y多級降壓調節閥(法蘭式) T68Y多級降壓調節閥(焊接式)
T48Y多級降壓調節閥(法蘭式) T68Y多級降壓調節閥(焊接式)

■ 產品概述

本公司經營的T48Y/T68Y型多級降壓調節閥(亦稱高壓差調節閥)采用了先進的多孔多級降壓式閥籠，適合于高壓差流體和蒸汽工況，多級降壓調節閥具有壓降損失小、流量大、流量特性曲線精度高、動態穩定性好等特點。多級降壓調節閥(高壓差調節閥)很好的控制流經閥內件的流體流速，故可大幅度降低噪音，亦可有效防止液體產生的氣蝕情況。多級降壓調節閥主要應用于有氣蝕、噪音高、流體壓差高的環境。

■ 主要技術參數

● 閥體

閥體形式 高壓鍛造閥體
公稱通徑 DN15～250mm
公稱壓力 PN10.0～42.0MPa
連接形式 法蘭(FF RF RTJ)、焊接(SW BW)
閥蓋形式 整體型-40～+450℃
壓蓋型式 螺栓壓緊式
密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料

● 閥內件

閥芯形式 帶孔多級籠式閥芯
流量特性 線性、等百分比

● 執行機構

執行器型號 3810系列、PSL系列
主要技術參數 電源電壓：220V/50Hz、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC
防護等級：相當IP55、隔爆標志：ExdⅡBT4、手操功能：手柄
環境溫度：-25～+70℃、環境濕度：≤95%

■ 主要內部結構圖

多級降壓調節閥(法蘭式) 多級降壓調節閥(焊接式)
多級降壓調節閥(法蘭式) 多級降壓調節閥(焊接式)

■ 主要零件材料

1 底座 WCB CF8 CF8M CF3M
2 閥體 304 304 316 316L
3 導向桿 304 304 316 316L
4 閥芯 304 304 316 316L
5 閥籠 304 304 316 316L
6 墊片 聚四氟乙烯、金屬石墨纏繞墊片
7 閥蓋 304 304 316 316L
8 填料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料
9 填料壓套 304 304 316 316L
10 閥桿 304 304 316 316L

■ 主要性能指標

項目 指標值
基本誤差% 配3810L±2.5； 配PSL±1.0
回差% 配381L ±2.5； 配PSL±1.0
死區% 1.0
始終點偏差% 電開 始點±2.5 終點±2.5
始點±2.5 終點±2.5
電關 始點 ±2.5
終點 ±2.5
額定行程偏差% ≤2.5

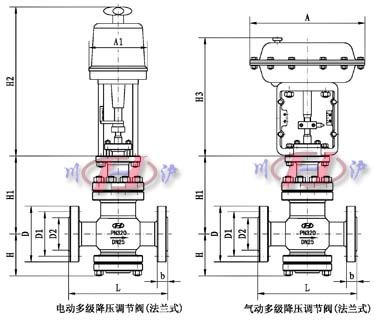

■ 主要外形及連接尺寸

法蘭式多級降壓調節閥 焊接式多級降壓調節閥
公稱通徑 DN(mm) L H H1 H2 H3 D D1 D2 b A A1
國標DN15～250
美標3/8“～10"		 由于該閥門為訂做產品，所有外型結構尺寸需以工程師現場設計為準，如需詳細產品技術資料及連接尺寸，請與我公司技術部或者銷售部聯系，公司技術人員會為您提供完整的圖紙及技術資料。
