氣動薄膜套筒切斷閥
 |
 |

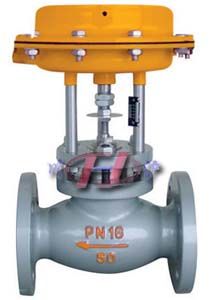

| 氣動薄膜套筒切斷閥 |

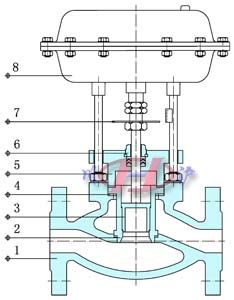

氣動薄膜套筒切斷閥 (內部結構圖) |
■ 產品概述
川滬公司經營的ZMQM氣動薄膜套筒切斷閥是由多彈簧氣動薄膜執行機構和切斷閥體組成。氣動薄膜套筒切斷閥具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、拆裝方便等優點。氣動薄膜套筒切斷閥接受來自調節儀表的信號，切斷、開啟或改變介質流向，達到對壓力、流量、溫度或液位等工藝參數自動控制。氣動薄膜套筒切斷閥廣泛應用于石油、化工、冶金、電力、輕工、紡織等各種工業部門的經營過程自動控制和遠程控制系統中。
■ 產品特點
1、切斷閥采用薄膜式多彈簧執行機構與調節機構用三根立柱相連，整個高度可減小約30％，重量可減輕約30％。
2、閥體按流體力學原理設計成等截面低流阻流道，額定流量系數增大30％。
3、閥內件密封部分有嚴密型和軟密封兩種，嚴密型為堆焊硬質合金，軟密封型為軟質材料制作，關閉時密封性能優良。
4、平衡型閥內件，提高了切斷閥的許用壓差。
■ 主要技術參數
● 閥體
| 閥體形式 |
直通鑄造球型閥 |
| 公稱通徑 |
DN15～200mm |
| 公稱壓力 |
PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB ；JIS 10、20、30K |
| 法蘭標準 |
GB、JB、ANSI、JIS、HG等 |
| 連接形式 |
法蘭式 (RF、FF) |
| 閥蓋形式 |
(常溫型) 標準型 |
| 壓蓋型式 |
螺母壓緊式 |
| 密封填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉編織填料、柔性石墨 |
● 閥內件
■ 主要零件材料
| 1 |
閥體 |
WCB、CF3、CF3M、CF8、CF8M |
| 2 |
套筒 |
2Cr13、304、316、316L |
| 3 |
閥芯(軟) |
2Cr13、304、316、316L(增強聚四氟乙烯) |
| 4 |
墊片 |
聚四氟乙烯、金屬石墨墊片 |
| 5 |
閥蓋 |
WCB、CF3、CF3M、CF8、CF8M |
| 6 |
軸封 |
2Cr13、304、316、316L |
| 7 |
指示牌 |
L4、2Cr12 |
| 8 |
執行器 |
根據實際配置而定 |
■ 主要性能指標
| 公稱通徑(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
| 額定流量系數Kv |
8 |
11 |
20 |
30 |
48 |
75 |
120 |
190 |
300 |
480 |
760 |
| 額定行程mm |
8 |
12 |
20 |
25 |
40 |
60 |
| 有效面積cm2 |
100 |
200 |
400 |
600 |
1000 |
允許泄
露量 |
硬密封 |
一般：10-4 × 閥額定容量；嚴密型：套筒 5X10-6 × 閥額定容量 |
| 軟密封 |
VI 級 |
| 允許壓差MPa |
≤ 公稱壓力 |
| 信號壓力KPa |
0 ～ 250 |
1、本產品性能指標貫徹GB/T4213-92。
2、表中允許壓差值若大于公稱壓力則取公稱壓力值，小于等于公稱壓力值則不變。
3、表中允許值為使用標準氣缸值，可配用不同的氣缸提高允許壓差。

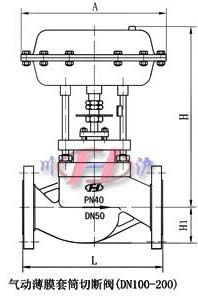

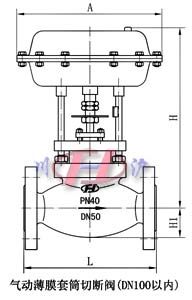

■ 主要外形及連接尺寸
| 公稱通經 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
| A |
196 |
232 |
308 |
394 |
498 |
| L |
PN16 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
| H |
340 |
345 |
370 |
380 |
390 |
475 |
490 |
500 |
765 |
825 |
927 |
| H1 |
53 |
58 |
70 |
75 |
83 |
93 |
100 |
110 |
125 |
143 |
170 |
| 重量(kg) |
標準型 |
10 |
12 |
15 |
18 |
23 |
35 |
45 |
60 |
75 |
90 |
120 |
注：以上參數均為PN1.6MPa為準，其他壓力等級請咨詢公司技術部，表中尺寸為不帶標準附件數據，另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
|
