氣動角型調節閥(氣動薄膜角型調節閥)
 |
 |

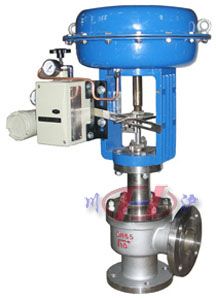

ZJSJ氣動薄膜角型調節閥(標準型) |

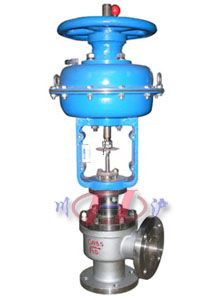

ZJSJ氣動薄膜角型調節閥(帶頂裝手輪) |
■ 產品概述
ZJSJ氣動薄膜角型調節閥,采用頂部導向結構,由多彈簧氣動薄膜執行機構和角型調節閥閥體組成。氣動角型調節閥具有結構緊湊、重量輕、動作靈敏、流體通道呈流線型、壓降損失小、閥容量大、流量特性精確、拆裝方便等優點。氣動角型調節閥具有體積小、重量輕、閥芯采用頂導向結構,流路簡單、阻力小、易于沖洗的特點。氣動薄膜角型調節閥廣泛應用于精確控制氣體、液體等介質,工藝參數如壓力、流量、溫度、液位保持在給定值。氣動角式調節閥特別適用于允許泄露量小閥前閥后壓差不大的高粘度、含有懸浮物和顆粒狀物質的的調節,可避免結焦、堵塞,便于自凈與清洗的場合。
■ 主要技術參數
● 閥體
閥體形式 |
角形單座鑄造球型閥 |
公稱通徑 |
DN20~200mm |
公稱壓力 |
PN1.6、2.5、4.0、6.4MPa |
法蘭標準 |
GB/T9113、 JB/T79 |
連接形式 |
法蘭(FF RF RTJ)、焊接(SW BW)、螺紋(適用于1″以內) |
閥蓋形式 |
標準型-17~+230℃、高溫型+230~+450℃、低溫型-60~-196℃、波紋管密封型-40~+350℃ |
壓蓋型式 |
螺栓壓緊式 |
密封填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料 |
● 閥內件
閥芯形式 |
單座柱塞型閥芯 |
流量特性 |
線性、等百分比 |
● 執行機構及附件、作用形式
執行器型式 |
ZHA/B多彈簧簿膜執行機構 |
執行器型號 |
ZHA/B-22 |
ZHA/B-23 |
ZHAB-34 |
ZHA/B-45 |
ZHA/B-56 |
有效面積(cm2) |
350 |
350 |
560 |
900 |
1400 |
行程(mm) |
10、16 |
25 |
40 |
40、60 |
100 |
彈簧范圍(KPa) |
20~100(標準)、20-60、60-100、40-200、80-240 |
膜片材料 |
丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布 |
供氣壓力 |
140~400KPa |
氣源接口 |
RC1/4" |
環境溫度 |
-30~+70℃ |
可配附件 |
定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
作用形式 |
氣關式(B)—失氣時閥位開(FO);氣開式(K)—失氣時閥位關(FC) |
■ 主要零件材料及內部結構圖
1 |
閥體 |
WCB |
CF8 |
CF8M |
CF3M |
 |
2 |
閥座 |
304 |
304 |
316 |
316L |
3 |
閥芯 |
304 |
304 |
316 |
316L |
4 |
導向套 |
304 |
304 |
316 |
316L |
5 |
墊片 |
PTFE/金屬石墨纏繞墊片 |
6 |
閥蓋 |
WCB |
CF8 |
CF8M |
CF3M |
7 |
墊片 |
304 |
304 |
316 |
316L |
8 |
填料 |
PTFE/柔性石墨 |
9 |
螺母 |
65Mn |
304 |
316 |
316L |
10 |
閥桿 |
304 |
304 |
316 |
316L |
■ 主要性能指標
項目 |
不帶定位器 |
帶定位器 |
基本誤差% |
±5.0 |
±1.0 |
回差% |
≤3.0 |
≤1.0 |
死區% |
≤3.0 |
≤0.4 |
始終點偏差% |
氣開 |
始點 |
±2.5 |
±1.0 |
始點 |
±5.0 |
±1.0 |
氣關 |
始點 |
±5.0 |
±1.0 |
終點 |
±2.5 |
±1.0 |
額定行程偏差% |
≤2.5 |
泄露量L/h |
0.01%×閥額定容量 |
可調范圍R |
30:1 |
■ 額定流量系數Kv、額定行程、配用執行器型號
公稱通徑 DN(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
閥座直徑 dN(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
額定流量系數KV |
線性 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
等百分 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
額定行程(mm) |
16 |
25 |
40 |
60 |
執行器型號 |
ZHA/B-22 |
ZHA/B-23 |
ZHA/B-34 |
ZHA/B-45 |
■ 主要外形及連接尺寸
公稱通徑 DN(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
L |
PN16/25 |
95 |
100 |
105 |
115 |
125 |
145 |
155 |
175 |
200 |
225 |
275 |
PN40 |
95 |
100 |
105 |
115 |
125 |
145 |
155 |
175 |
200 |
225 |
275 |
PN64 |
115 |
115 |
130 |
130 |
150 |
170 |
190 |
215 |
250 |
275 |
325 |
H |
PN16/25 |
119 |
119 |
122 |
140 |
157 |
169 |
179 |
200 |
230 |
250 |
304 |
PN40 |
123 |
123 |
134 |
152 |
157 |
191 |
201 |
216 |
240 |
270 |
325 |
PN64 |
135 |
135 |
142 |
160 |
177 |
196 |
206 |
227 |
257 |
277 |
331 |
H1 |
298 |
298 |
298 |
298 |
298 |
380 |
380 |
380 |
510 |
510 |
510 |
H2 |
180 |
180 |
180 |
180 |
180 |
236 |
236 |
236 |
310 |
310 |
310 |
L1 |
280 |
280 |
280 |
280 |
280 |
350 |
350 |
350 |
475 |
475 |
475 |
A |
282 |
282 |
282 |
282 |
282 |
360 |
360 |
360 |
470 |
470 |
470 |
C |
220 |
220 |
220 |
220 |
220 |
270 |
270 |
270 |
320 |
320 |
320 |
注:表中尺寸為不帶標準附件數據。另由于產品改進技術創新參數可能有一定變化,請咨詢公司技術部門索取新數據。
|
