氣動硬密封蝶閥

氣動硬密封蝶閥 (法蘭式)	氣動硬密封蝶閥 (對夾式)

■ 產品概述

氣動硬密封蝶閥采用多層次金屬硬密封結構，由活塞式氣動執行器及三偏心蝶閥閥體組成，可配閥門定位器輸入控制信號(4-20mADC或1-5VDC)氣源即可控制運轉。氣動硬密封蝶閥亦可配行程限位開關、電磁閥、三聯件及0.4-0.7MPa氣源可實現開關操作，并送出二對無源觸點信號指示閥門的開關。氣動硬密封蝶閥結構簡單、體積小、重量輕，只由少數幾個零件組成。而且只需旋轉90°即可快速啟閉，操作簡單，同時該氣動硬密封蝶閥具有良好的流體控制特性。蝶閥處于完全開啟位置時，蝶板厚度是介質流經閥體時唯一的阻力，因此通過氣動硬密封蝶閥所產生的壓力降很小，故具有較好的流量控制特性。氣動硬密封蝶閥廣泛應用與化工、石油、冶金、電站和輕紡等工業經營過程的自動調節和遠程控制。

■ 主要特點

1、該蝶閥結構簡單、緊湊、重量輕、易于安裝和拆卸、維修方便。
2、本蝶閥采用不銹鋼“U”型密封圈，具有一定的彈性無論在高溫、低溫的情況下，它與蝶板均具有優良的密封性。
3、本蝶閥的三維偏心距，經過嚴格的計算，“U”型密封圈與蝶板幾乎無磨擦，使用壽命長，并具有越關越緊的功能。
4、蝶板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長。
5、本蝶閥結構獨特，“開關”僅需轉動閥桿90°即可完成。操作靈活、方便、省力、不受介質壓力的高低影響，密封性能可靠。
6、可耐高溫、耐低溫、耐腐蝕性。

■ 主要技術參數

● 閥體

● 閥內件

● 執行機構

■ 主要零件材料

1	底座	HT200、WCB、CF3、CF3M、CF8、CF8M
2	下軸套	銅合金、304、316
3	閥體	HT200、WCB、CF3、CF3M、CF8、CF8M
4	密封圈	NBR丁晴橡膠、PTFE、PPL、304、316
5	壓板、蝶板	HT200、WCB、CF3、CF3M、CF8、CF8M
6	固定銷	25、35、45
7、8	上、下閥軸	2Cr13、304、316、316L
9	上軸套	銅合金、304、316
10	填料	聚四氟乙烯 / 柔性石墨
11、12	填料壓蓋組件	HT200、WCB、CF3、CF3M、CF8、CF8M

■ 主要性能指標

■ 主要性能規范

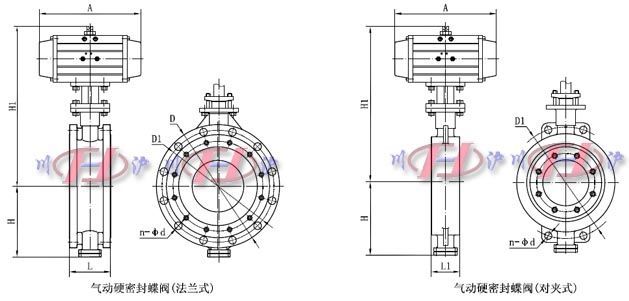

■ 主要外形及連接尺寸
