氣動四氟密封蝶閥
 |
 |
| 氣動四氟密封蝶閥(氣動對夾式蝶閥) |

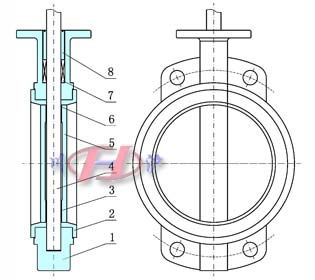

氣動四氟密封蝶閥 (閥體結構圖) |
■ 產品概述
氣動四氟密封蝶閥是由活塞式氣動執行器與中線軟密封蝶閥組成。具有結構簡潔，流阻系數小，流量特性趨于直線，不會滯留雜物等優點。氣動四氟密封蝶閥可配行程限位開關、電磁閥、過濾減壓閥及0.4-0.7MPa氣源可實現開關操作，并送出二對無源觸點信號指示閥門的開關。亦可外配氣動閥門定位器，輸入控制信號(4-20mADC或1-5VDC)氣源即可控制運轉。重量輕，安裝方便，驅動扭矩較小的優點。氣動四氟密封蝶閥既可作切斷介質用，又可作調節介質的流量用。
■ 產品特點
1、小巧輕便，容易拆裝及維修，并可在任意位置安裝。
2、結構簡單、緊湊，操作扭矩小，90°回轉開啟迅速。
3、流量特性趨直線，調節性能好。
4、蝶板與閥桿的連接采用無銷釘結構，克服了有可能的內泄漏點。
5、蝶板外圓采用球面造型，提高了密封性能及延長了閥門的使用壽命，帶壓啟閉5萬次以上仍保持零泄漏。
6、密封件可更換，且密封可靠達到雙向密封。
7、蝶板可根據用戶要求噴涂覆層，如尼龍或聚四氟類。
8、該閥可設計成法蘭連接和對夾連接。
■ 主要技術參數
● 閥體
| 閥體形式 |
直通式鑄造閥體 |
| 公稱通徑 |
DN50～1200mm |
| 公稱壓力 |
PN 0.6、1.0、1.6 MPa |
| 法蘭標準 |
GB、JB、HG、ANSI、JIS |
| 連接形式 |
對夾式、法蘭式 |
| 壓蓋型式 |
一體式 |
| 密封填料 |
V型聚四氟乙烯填料、柔性石墨填料 |
● 閥內件
| 閥板形式 |
垂直板式(蝶形) |
| 流量特性 |
開關型：線性；調節型：近似等白分比 |
● 執行機構
| 執行器型號 |
GT系列、SR系列、AT系列、AW系列、TH(QGSY)系列單雙作用氣動執行器 |
| 供氣壓力 |
400～700KPa |
| 氣源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
| 環境溫度 |
-30～+70℃ |
| 作用形式 |
單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)
雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL |
| 可配附件 |
定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
注：如需詳細執行器參數，請進入氣動執行器頁面進行查閱。
■ 主要零件材料
| 1 |
閥體 |
HT200、WCB、CF3、CF3M、CF8、CF8M |
| 2 |
密封圈 |
聚四氟乙烯(PTFE)、NBR丁晴橡膠、、尼龍 |
| 3 |
下軸套 |
銅合金、304、316 |
| 4 |
閥桿 |
2Cr13、304、316、316L |
| 5 |
蝶板 |
HT200、WCB、CF3、CF3M、CF8、CF8M |
| 6 |
上軸套 |
銅合金、304、316 |
| 7 |
填料 |
聚四氟乙烯/柔性石墨 |
| 8 |
填料壓套 |
25、35、304、316 |
| 注：在環境較苛刻場合亦可根據客戶現場要求特定材質。 |
■ 主要性能
| 回 差 |
帶定位器：小于全行程的2% |
| 基本誤差 |
帶定位器：小于全行程的±2% |
| 泄露量l / h |
符合ANSI B16.104 IV級標準 |
| 可調范圍R |
50：1 |
■ 主要性能規范
| 公稱通徑DN(mm) |
50-1200 |
| 公稱壓力 |
PN(MPa) |
0.6 |
1.0 |
1.6 |
| 試驗壓力 |
強度試驗 |
0.9 |
1.5 |
2.4 |
| 密封試驗 |
0.66 |
1.1 |
1.76 |
| 低壓氣密試驗 |
0.6 |
0.6 |
0.6 |
| 適用介質 |
空氣、水、污水、蒸氣、煤氣、油品等 |
■ 主要外形及連接尺寸
| 公稱通徑 DN(mm) |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
900 |
1000 |
| L |
90 |
90 |
100 |
115 |
130 |
140 |
150 |
250 |
270 |
290 |
310 |
330 |
350 |
390 |
430 |
470 |
500 |
550 |
| L1 |
43 |
46 |
49 |
56 |
64 |
70 |
71 |
76 |
83 |
92 |
102 |
113 |
127 |
154 |
165 |
190 |
203 |
216 |
| H |
法蘭式 |
63 |
70 |
83 |
105 |
115 |
137 |
164 |
206 |
230 |
248 |
289 |
320 |
343 |
413 |
478 |
525 |
585 |
640 |
| 對夾式 |
63 |
70 |
83 |
105 |
115 |
137 |
164 |
206 |
230 |
248 |
289 |
320 |
343 |
413 |
478 |
525 |
585 |
640 |
| n-φd |
4-18 |
4-18 |
8-18 |
8-18 |
8-18 |
8-22 |
12-22 |
12-26 |
12-26 |
16-26 |
16-30 |
20-30 |
20-33 |
20-36 |
24-36 |
24-39 |
28-39 |
28-42 |
| H1 |
根據所配執行機構而定 |
| A |
根據閥門所需力矩而定，配置機型不同，外形尺寸也不相同 |
| D |
165 |
185 |
200 |
220 |
250 |
285 |
340 |
405 |
460 |
520 |
580 |
640 |
715 |
840 |
910 |
1025 |
1125 |
1255 |
| D1 |
125 |
145 |
160 |
180 |
210 |
240 |
295 |
355 |
410 |
470 |
525 |
585 |
650 |
770 |
840 |
950 |
1050 |
1170 |
注：以上參數均為PN1.6MPa為準，其他壓力等級請咨詢公司技術部，表中尺寸為不帶標準附件數據，另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據
|
