氣動開關蝶閥
 |
 |
氣動開關蝶閥 (法蘭式) |
氣動開關蝶閥 (對夾式) |
■ 產品概述
氣動開關蝶閥是由氣動執行機構及直通鑄造蝶閥閥體組成,蝶閥采用多層次金屬硬密封結構或者四氟軟密封結構,配行程限位開關、電磁閥、三聯件及0.4-0.7MPa氣源可實現開關操作,并送出二對無源觸點信號指示閥門的開關。氣動開關蝶閥是以壓縮空氣為動力,閥桿帶動閥芯在閥體內轉動90℃,可以實現全開——全閉的動作。該閥門按其密封性能分為金屬密封與軟密封。氣動開關蝶閥具有結構緊湊,體積精小,運行可靠,密封性好,維修容易,安裝方便,適應性強等優點。氣動開關蝶閥廣泛應用于石油、化工、輕工、制藥、造紙、汽車等工業自動控制系統中作遠距離集中控制或就地控制。
■ 主要技術參數
● 閥體
閥體形式 |
直通鑄造蝶閥 |
公稱通徑 |
DN50~600mm |
公稱壓力 |
PN1.0、1.6、2.5MPa |
法蘭標準 |
JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等 |
連接形式 |
法蘭式、對夾式 |
閥蓋形式 |
一體式 |
壓蓋型式 |
壓蓋壓緊式 |
密封填料 |
V型聚四氟乙烯填料、柔性石墨填料 |
● 閥內件
● 執行機構
執行器型號 |
GT系列、SR系列、AT系列、AW系列單雙作用氣動執行器 |
供氣壓力 |
400~700KPa |
氣源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
環境溫度 |
-30~+70℃ |
作用形式 |
單作用執行機構:氣關式(B)--失氣時閥位開(FO);氣開式(K)--失氣時閥位關(FC)
雙作用執行機構:氣關式(B)--失氣時閥位保持(FL);氣開式(K)-- 失氣時閥位保持(FL) |
可配附件 |
定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
注:如需詳細執行器參數,請進入氣動執行器頁面進行查閱。
■ 主要零件材料
1 |
底座 |
HT200、WCB、CF3、CF3M、CF8、CF8M |
 |
 |
2 |
下軸套 |
銅合金、304、316 |
3 |
閥體 |
HT200、WCB、CF3、CF3M、CF8、CF8M |
4 |
密封圈 |
NBR丁晴橡膠、PTFE、PPL、304、316 |
5 |
壓板、蝶板 |
HT200、WCB、CF3、CF3M、CF8、CF8M |
6 |
固定銷 |
25、35、45 |
7、8 |
上、下閥軸 |
2Cr13、304、316、316L |
9 |
上軸套 |
銅合金、304、316 |
10 |
填料 |
聚四氟乙烯/柔性石墨 |
11、12 |
填料壓蓋組件 |
HT200、WCB、CF3、CF3M、CF8、CF8M |
■ 主要性能參數
公稱通徑DN(mm) |
50-1800 |
公稱壓力 |
PN(MPa) |
0.6 |
1.0 |
1.6 |
試驗壓力 |
強度試驗 |
0.9 |
1.5 |
2.4 |
密封試驗 |
0.66 |
1.1 |
1.76 |
低壓氣密試驗 |
0.6 |
0.6 |
0.6 |
適用介質 |
空氣、水、污水、蒸氣、煤氣、油品等 |

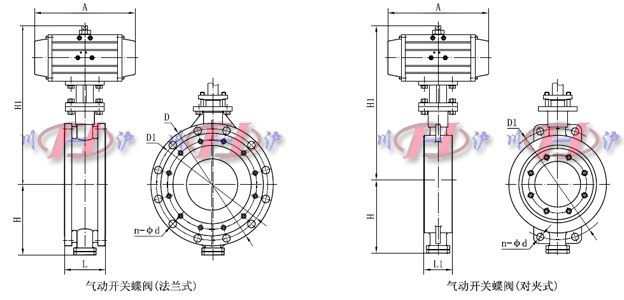

■ 主要外形及連接尺寸
公稱通徑 DN(mm) |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
L |
108 |
112 |
114 |
127 |
140 |
140 |
152 |
165 |
178 |
190 |
216 |
222 |
229 |
267 |
L1 |
43 |
46 |
49 |
56 |
64 |
70 |
71 |
76 |
83 |
92 |
102 |
113 |
127 |
154 |
H |
112 |
115 |
120 |
140 |
170 |
180 |
210 |
240 |
290 |
320 |
350 |
380 |
410 |
470 |
n-φd |
4-18 |
4-18 |
8-18 |
8-18 |
8-18 |
8-22 |
12-22 |
12-26 |
12-26 |
16-26 |
16-30 |
20-30 |
20-33 |
20-36 |
H1 |
根據所配執行機構而定 |
A、A1 |
根據閥門所需力矩而定,配置執行器型號不同,外形尺寸也不相同 |
D |
165 |
185 |
200 |
220 |
250 |
285 |
340 |
405 |
460 |
520 |
580 |
640 |
715 |
840 |
D1 |
125 |
145 |
160 |
180 |
210 |
240 |
295 |
355 |
410 |
470 |
525 |
585 |
650 |
770 |
注:以上參數均為PN1.6MPa為準,其他壓力等級請咨詢公司技術部,表中尺寸為不帶標準附件數據,另由于產品改進技術創新參數可能有一定變化,請咨詢公司技術部門索取新數據。
|
