國標鍛鋼閘閥
 |
 |

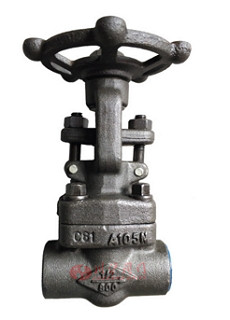

| 國標鍛鋼閘閥(A105材質) |

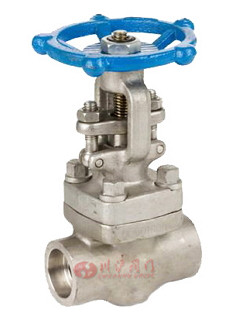

國標鍛鋼閘閥(不銹鋼材質) |
■ 產品概述
川滬公司生產的國標鍛鋼閘閥（楔式閘閥）適用于電力、石油、化工等行業的水、蒸汽、油品及腐蝕性介質等設備和管道上，用作接通或切斷管道中流通的介質。
■ 產品特點
1.結構長度Face to face dimension：
GB/T12221-89
2.連接尺寸Connecting Size：
螺紋端Screw:GB7306-87
承插孔SW:JB/T 1751-92
3.閥體材料 Body material：
25、1Cr5Mo、12CrMoV、OCr18Ni9Ti、OCr18Ni12Mo2Ti
■ 型號編制
| 代號 |
閥體材料 |
適用介質 |
溫度 |
| C |
碳鋼WCB |
水.蒸汽、油品等 |
≤ 425℃ |
| I |
鉻鉬鋼1Cr5Mo |
水.蒸汽、油品等 |
≤550℃ |
| V |
鉻鉬釩鋼12CrMoV |
水.蒸汽、油品等 W |
≤595℃ |
| P |
鉻鎳鈦鋼0Cr18Ni9Ti |
硝酸等 |
≤200℃ |
| 高溫蒸汽、油品 |
≤600℃ |
| R |
鉻鎳鉬鈦鋼0Cr18Ni12Mo2Ti |
醋酸類 |
≤200℃ |
| 高混蒸汽，油品 |
≤650℃ |
| M |
蒙乃爾合金Monel |
氫氟酸 |
≤480℃ |
■ 試驗標準
| 公稱壓力 |
試驗壓力MPa |
| 殼體強度 |
密封(液） |
上密封（液） |
氣密封 |
| 1.6 |
MPa |
2.4 |
1.76 |
1.76 |
0.6 |
| 2.5 |
3.75 |
2.75 |
2.75 |
| 4.0 |
6.0 |
4.4 |
4.4 |
| 6.4 |
9.6 |
7.04 |
7.04 |
| 10.0 |
15.0 |
11.0 |
11.0 |
| 16.0 |
24 |
17.6 |
17.6 |
| 20.0 |
30 |
22 |
22 |
| 25.0 |
37.5 |
27.5 |
27.5 |
| 35.0 |
52.5 |
38.5 |
38.5 |
| 45.0 |
67.5 |
49.5 |
49.5 |
■ 零部件材質
| 名稱 |
材料 |
閥體
閥蓋 |
鑄件 |
WCB |
ZG1Cr5Mo |
ZG1Cr5Mo |
CF8
ZG0Cr18Ni9Ti |
CF8M
ZG0Cr18Ni12Mo2Ti |
CF3
ZG00Cr18Ni10 |
CF3M
ZG00Cr18Ni12MoTi |
| 鍛件 |
A105 |
1Cr5Mo |
12Cr5M0V |
0Cr18Ni9Ti |
0Cr18Ni12Mo2Ti |
00Cr18Ni10 |
00Cr18Ni12Mo2Ti |
| 閥板 |
鑄件 |
WCB |
ZG1Cr5Mo
ZG0Cr18Ni10 |
ZG12CrMoV
ZG0Cr18N.10 |
CF8
ZG0Cr18Ni9Ti |
CF8
ZGOCr18Ni9Ti |
CF3
ZG00Cr18Ni10 |
CF3M
ZG00Cr18Ni12MoTi |
| 鍛件 |
A105 |
1Cr5Mo
0Cr18Ni10 |
12CrMoV
0Cr18Ni10 |
0Cr18Ni9Ti |
0Cr18Ni12Mo2Ti |
00Cr18Ni1O |
00Cr18N.12Mo2Ti |
| 支架 |
鑄件 |
WCB |
CF8M |
| 閥桿 |
棒料 |
2Cr13 |
25Cr2MoV |
25Cr2MoV |
304
0Cr18Ni9 |
316
OCr17Ni12Mo2Ti |
304L
00Cr17Ni11 |
316L
COCr17Nil4Mo2 |
閘板
閥座
密封面 |
堆焊鐵基合金
堆焊鉆基合金（司太立合金Stellite） |
本體材料
堆焊鉆基合金（司太立合金Stellite） |
墊片
墊環
密封環 |
高強復合柔性石墨
304/柔性石墨纏繞墊 |
聚四氟乙烯 PTFE
304/柔性石墨纏繞墊 |
| 填料 |
柔性石墨
增強柔性石墨（夾合金絲） |
聚四氟乙烯PTFE
增強柔性石墨（夾合金絲） |
| 閥桿螺母 |
鋁青銅 |
| 手輪 |
①球墨鑄鐵②可鍛鑄鐵③沖壓碳鋼 |

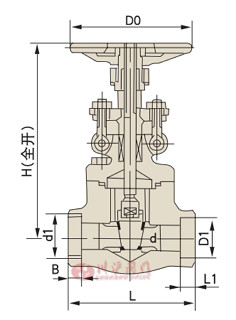

■ 主要外形及連接尺寸
| 公稱壓力 PN(MPa) |
公稱通徑 DN(mm) |
主要外形尺寸及連接尺寸(mm) Size |
Wt/Kg |
| L |
L1 |
D1 |
B |
d1(in) |
d |
H |
DO |
|
1.6
~
4.0 |
15 |
90 |
10 |
22.5 |
15 |
1/2” |
13 |
151 |
118 |
3 |
| 20 |
100 |
11 |
28.5 |
17 |
3/4” |
18 |
182 |
130 |
4 |
| 25 |
120 |
12 |
34.5 |
19 |
1” |
23 |
197 |
150 |
5 |
| 32 |
120 |
14 |
43 |
21 |
1-1/4” |
28 |
201 |
166 |
7 |
| 40 |
135 |
15 |
49 |
21 |
1-1/2” |
36 |
227 |
180 |
11 |
| 50 |
155 |
16 |
61 |
25 |
2” |
45 |
253 |
180 |
17 |
6.4
~
16.0 |
15 |
90 |
10 |
22.5 |
15 |
1/2” |
13 |
151 |
118 |
3 |
| 20 |
100 |
11 |
28.5 |
17 |
3/4” |
18 |
182 |
130 |
4 |
| 25 |
120 |
12 |
34.5 |
19 |
1” |
23 |
197 |
150 |
5 |
| 32 |
130 |
14 |
43 |
21 |
1-1/4” |
28 |
212 |
180 |
8 |
| 40 |
150 |
15 |
49 |
21 |
1-1/2” |
36 |
231 |
180 |
12 |
| 50 |
155 |
16 |
61 |
25 |
2” |
45 |
250 |
180 |
18 |
