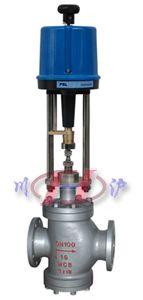

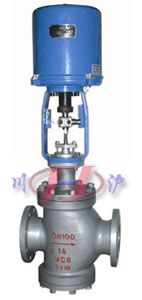

電子式電動雙座調節閥
 |
 |
| ZDSN電動雙座調節閥 |
ZRSN電動雙座調節閥 |
■ 產品概述
ZD(R)SN電子式電動雙座調節閥，由3810L系列(或PSL系列)直行程電子式電動執行器和直通雙調節閥體組成。電子式電動雙座調節閥內含飼服功能，接受統一的4-20mA或1-5V·DC的標準信號，將電流信號轉變成相對應的直線位移，自動地控制調節閥開度，達到對管道內流體的壓力、流量、溫度、液位等工藝參數的連續調節。
電子式電動雙座調節閥采用雙導向結構，具有結構緊湊、重量輕、動作靈敏、閥容量大、流量特性精確、拆裝方便等特點。廣泛應用于精確控制氣體、液體、蒸汽等介質，特別使用于壓差較大且對泄露量要求不嚴格干凈介質場合。
■ 主要技術參數
● 閥體
| 閥體形式 |
直通雙座鑄造球型閥 |
| 公稱通徑 |
DN25～300mm |
| 公稱壓力 |
PN1.6、2.5、4.0、6.4 |
| 法蘭標準 |
GB/T9113、 JB/T79 |
| 連接形式 |
法蘭(FF RF RTJ)、焊接(SW BW)、螺紋(適用于1″以內) |
| 閥蓋形式 |
標準型-17～+230℃、高溫型+230～+450℃、低溫型-60～-196℃、波紋管密封型-40～+350℃ |
| 壓蓋型式 |
螺栓壓緊式 |
| 密封填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料 |
● 閥內件
| 閥芯形式 |
雙座柱塞型閥芯 |
| 流量特性 |
線性、等百分比 |
● 執行機構
| 執行器型號 |
3810L系列、PSL系列 |
| 主要技術參數 |
電源電壓：220V/50Hz、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC |
| 防護等級：相當IP55、隔爆標志：ExdⅡBT4、手操功能：手柄 |
| 環境溫度：-25～+70℃、環境濕度：≤95% |
■ 主要零件材料及結構圖
| 1 |
閥體 |
WCB |
CF8 |
CF8M |
CF3M |
 |
| 2 |
閥座 |
304 |
304 |
316 |
316L |
| 3 |
閥芯 |
304 |
304 |
316 |
316L |
| 4 |
導向套 |
304 |
304 |
316 |
316L |
| 5 |
墊片 |
PTFE/金屬石墨墊片 |
| 6 |
閥蓋 |
WCB |
CF8 |
CF8M |
CF3M |
| 7 |
填料 |
PTFE/柔性石墨 |
| 8 |
彈簧 |
65Mn |
| 9 |
螺母 |
304 |
304 |
316 |
316L |
| 10 |
閥桿 |
304 |
304 |
316 |
316L |
■ 主要性能指標
| 項目 |
指標值 |
| 基本誤差% |
配3810L±2.5； 配PSL±1.0 |
| 回差% |
配3810L ±2.5； 配PSL±1.0 |
| 死區% |
1.0 |
| 始終點偏差% |
電開 |
始點±2.5 |
終點±2.5 |
| 始點±2.5 |
終點±2.5 |
| 電關 |
始點 |
±2.5 |
| 終點 |
±2.5 |
| 額定行程偏差% |
≤2.5 |
| 泄露量L/h |
0.01%×閥額定容量 |
| 可調范圍R |
30：1 |
■ 額定流量系數Kv、允許壓差
| 公稱通徑 DN(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
| 閥座直徑 dN(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
| 額定流量系數KV |
直線 |
10 |
12.5 |
19.5 |
30.5 |
48.4 |
76 |
125 |
195 |
305 |
484 |
760 |
1000 |
1600 |
| 等百分 |
8 |
11 |
17,6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
900 |
1300 |
| 額定行程(mm) |
16 |
25 |
40 |
60 |
100 |
| 允許壓差(MPa) |
≤公稱壓力 |

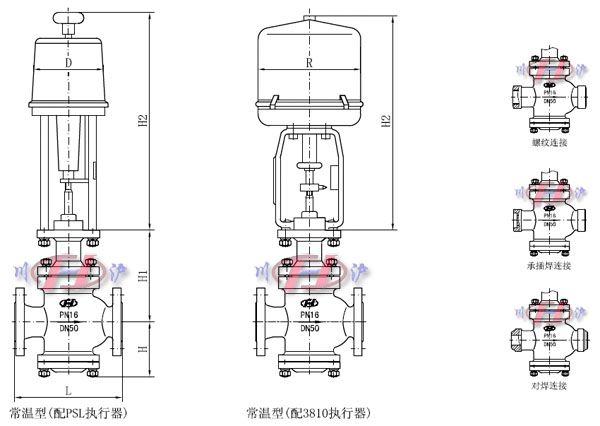

■ 主要外形及連接尺寸
| 公稱通徑 DN(mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
| L |
PN16/25 |
185 |
200 |
220 |
250 |
275 |
300 |
350 |
410 |
450 |
550 |
670 |
770 |
| PN40 |
190 |
210 |
230 |
255 |
285 |
310 |
355 |
425 |
460 |
560 |
740 |
805 |
| PN64 |
200 |
210 |
235 |
265 |
295 |
320 |
370 |
440 |
475 |
570 |
750 |
820 |
| H |
PN16/25 |
117 |
120 |
139 |
144 |
188 |
208 |
220 |
268 |
278 |
320 |
441 |
503 |
| PN40 |
124 |
128 |
145 |
150 |
195 |
220 |
230 |
280 |
290 |
335 |
465 |
528 |
| PN64 |
130 |
135 |
155 |
170 |
205 |
240 |
255 |
295 |
310 |
360 |
480 |
550 |
| H1 |
165 |
185 |
185 |
205 |
245 |
255 |
270 |
335 |
365 |
430 |
560 |
680 |
| H2 |
PSL |
465 |
465 |
465 |
465 |
560 |
560 |
560 |
560 |
560 |
788 |
788 |
788 |
| 3810 |
373 |
495 |
495 |
495 |
700 |
700 |
700 |
725 |
725 |
725 |
725 |
725 |
| D |
177 |
177 |
177 |
177 |
182 |
182 |
182 |
182 |
182 |
218 |
218 |
218 |
| R |
225 |
225 |
225 |
225 |
257 |
257 |
257 |
310 |
310 |
310 |
310 |
310 |
注：表中尺寸為不帶標準附件數據。另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
|
