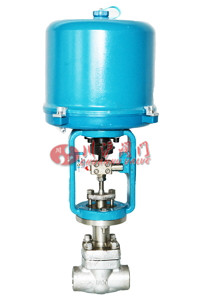

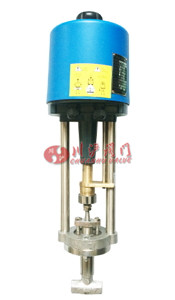

電子式電動小流量調節閥
 |
 |
| ZDSW電動小流量調節閥 |
ZRSW電動小流量調節閥 |
■ 產品概述
ZD(R)SW電動小流量調節閥由3810系列(PSL系列)電動執行器及小流量調節閥體組成，內含飼服功能，接受統一的4-20mA或1-5V·DC的標準信號，將電流信號轉變成相對應的直線位移，自動地控制調節閥開度，達到對管道內流體的壓力、流量、溫度、液位等工藝參數的連續調節。電動小流量調節閥是專門針對小流量調節而開發的小口徑調節閥。電動小流量調節閥具有體積小、重量輕、性能高、用于微小流量的精確控制等特點。調節不干凈介質時，應針對其節流間隙小的問題，注意預防堵卡現象的發生。電動小流量調節閥適用于液體、蒸汽等 介質的主流量調節場合。
■ 主要技術參數
● 閥體
| 閥體形式 |
直通鑄造、鍛造閥體 |
| 公稱通徑 |
DN8～25mm |
| 閥座直徑 |
dn1.5～12mm |
| 公稱壓力 |
PN1.6、2.5、4.0、6.4 |
| 連接形式 |
螺紋、焊接、法蘭 |
| 閥蓋形式 |
標準型-17～+230℃、高溫型+230～+450℃、低溫型-60～-196℃、波紋管密封型-40～+350℃ |
| 壓蓋型式 |
螺栓壓緊式 |
| 密封填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料 |
● 閥內件
| 閥芯形式 |
單座柱塞型閥芯 |
| 流量特性 |
線性、等百分比 |
● 執行機構
| 執行器型號 |
3810L系列、PSL系列 |
| 主要技術參數 |
電源電壓：220V/50Hz、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC |
| 防護等級：相當IP55、隔爆標志：ExdⅡBT4、手操功能：手柄 |
| 環境溫度：-25～+70℃、環境濕度：≤95% |
■ 主要零件材料及結構圖
| 1 |
閥體 |
WCB |
CF8 |
CF8M |
CF3M |
 |
| 2 |
閥座 |
304 |
304 |
316 |
316L |
| 3 |
閥芯閥桿 |
304 |
304 |
316 |
316L |
| 4 |
墊片 |
PTFE/金屬石墨墊片 |
| 5 |
閥蓋 |
304 |
304 |
316 |
316L |
| 6 |
填料 |
PTFE/柔性石墨 |
| 7 |
螺母 |
304 |
304 |
316 |
316L |
■ 主要性能指標
| 項目 |
指標值 |
| 基本誤差% |
配3810L±2.5； 配PSL±1.0 |
| 回差% |
配3810L ±2.5； 配PSL±1.0 |
| 死區% |
1.0 |
| 始終點偏差% |
電開 |
始點±2.5 |
終點±2.5 |
| 始點±2.5 |
終點±2.5 |
| 電關 |
始點 |
±2.5 |
| 終點 |
±2.5 |
| 額定行程偏差% |
≤2.5 |
| 泄露量L/h |
0.01%×閥額定容量 |
| 可調范圍R |
30：1 |
■ 額定流量系數Kv、允許壓差
| 公稱通徑 DN(mm) |
G3/8"、1/2"、G3/4"、G1" |
| 閥座直徑 dN(mm) |
1.5 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
| 額定流量系數KV |
0.025 |
0.08 |
0.12 |
0.20 |
0.32 |
0.50 |
0.80 |
1.00 |
1.40 |
1.55 |
1.85 |
| 額定行程(mm) |
8 |
10 |
12 |
| 允許壓差(MPa) |
≤公稱壓力 |

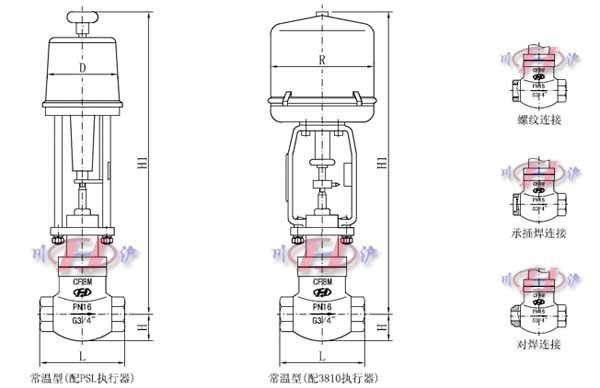

■ 主要外形及連接尺寸
| 公稱通徑DN(mm) |
閥座直徑dn(mm) |
L |
H |
H1 |
D |
R |
| 3810 |
PSL |
| G3/8“ |
1.5～12 |
110 |
30 |
473 |
537 |
177 |
225 |
| G1/2“ |
1.5～12 |
110 |
30 |
473 |
537 |
177 |
225 |
| G3/4“ |
1.5～12 |
110 |
30 |
473 |
537 |
177 |
225 |
| G1“ |
1.5～12 |
110 |
30 |
473 |
537 |
177 |
225 |
注：表中尺寸為不帶標準附件數據。另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
|
