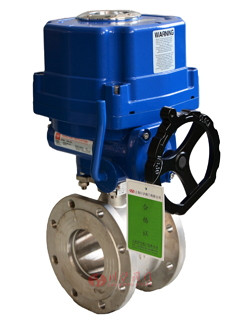

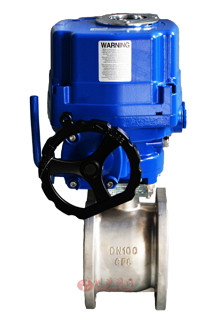

防爆電動對夾球閥

防爆電動對夾球閥 防爆電動對夾球閥
防爆電動對夾球閥 防爆電動對夾球閥

■ 產品概述

川滬牌防爆電動對夾球閥采用電動執行器和浮動球閥直連方式組成，結構緊湊，外形精巧美觀。驅動電壓有DC24V、AC220V和AC380V三種形式，控制方式有開關量和模擬量4-20mA方式，實現了遠程和現場操作的特點。防爆電動球閥可以在需要防爆場合如易燃易爆的粉塵、氣體、液體等場合使用。上海川滬閥門有限公司生產的高品質防爆電動對夾球閥特別適用于介質是粘稠、含顆粒、纖維性質的場合。
浮動球球閥的啟閉件是一個球體，中間有一個與 管道通徑相等的通孔，進口端和出口端各置一個用 PTFE制造的密封座，并被包容在一個金屬的閥體 內，當球體內的通孔與管線通道重合時，閥門處于開 啟狀態；當球體內的通孔與管線通道垂直時，閥門處 于關閉狀態。閥門從幵啟至關閉，或者從關閉至開啟 球體回轉90°角行程。

■ 主要技術參數

● 閥體分解圖

● 零部件材質

ITEM PART NAME MATERIAL
1 NUT CF8M CF8
2 SPRING WASHER PTFE
3 CAP PTFE R-PTFE
4 BOOY GASKET SUS316 SUS304
5 BALL SEAT CF8M CF8
6 BALL PTFE
7 BODY viton
8 THRUST WASHER PTFE R-PTFE
9 O-RING SUS304
10 STEM PACKING SUS304
11 GLAND SUS304
12 BELLEVILLE WASHER SUS304
13 STOP NUT SUS304
14 STOP WASHER SUS304
15 LOCKING WASHER SUS304
16 WASHER PLASTIC
17 STEM NUT SUS316 SUS304
18 HANDLE SUS304

● 球閥結構圖

● 扭矩和流量系數CV值

SIZE L 0d w H H1 H2 0C 0R 0D N M 0A 0B 0a 0b □U TORQUE
N.M		 cv
DN15 35 15 125 65 48.5 8.5 45 65 95 4 M12 42 36 5.5 6 9 5 3.4
DN20 39 20 125 70 54.5 9 58 75 105 4 M12 42 36 5.5 6 9 7 7
DN25 42 25 155 85 59.5 11 68 85 115 4 M12 50 42 6 7 11 8 12.4
DN32 54 32 155 100 71.5 11 78 100 140 4 M16 50 42 6 7 11 15 20.3
DN40 61 38 185 120 80 14 88 110 150 4 M16 70 50 7 9 14 22 28.5
DN50 73 49 195 129 91 15 102 125 165 4 M16 70 50 7 9 14 25 47.5
DN65 93 58 250 143 108 18 122 145 185 4 M16 102 70 9 11 17 50 76
DN80 114 76 270 160 116 18 138 160 200 8 M16 102 70 9 11 19 85 108.4
DN100 140 90 290 158 120 19 158 180 220 8 M16 102 70 9 11 19 115 198

■ 主要外形及連接尺寸

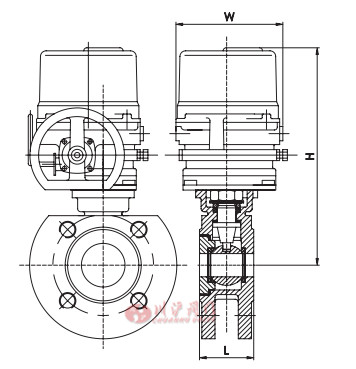

防爆電動對夾球閥外形尺寸
DN 15 20 25 32 40 50 65 80 100 125 150 200
L 34.5 39 42 54 61 73 93 114 140 195 225 275
H 191 193 200 220 225 237 242 324 334 354 384 424
W 170 170 170 170 170 170 200 200 220 220 260 260
注：以上參數均為PN1.6MPa為準，其他壓力等級請咨詢公司技術部，表中尺寸為不帶標準附件數據，另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
