電動高平臺三通球閥

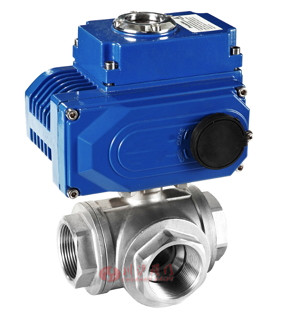

電動高平臺三通球閥 電動高平臺三通球閥
電動高平臺三通球閥(調節型) 電動高平臺三通球閥(開關型)

■ 產品概述

電動高平臺三通球閥是由高平臺三通球閥和氣動執行器組成，連接方式有內螺紋連接、卡箍式連接、外螺紋連接等，三通球閥分為L型三通球閥和T型三通球閥，用于不能管道介質流向的切換，流向切換圖件下圖，由于球閥使用了高平臺設計，使得閥門和電動執行器可以直接連接，免去支架安裝的高度。具有結構緊湊、外形美觀、方便安裝等特點。不同的閥門使用工況，可以選用不同的電動執行器，閥門和開關量控制的電動執行器組成電動開關球閥，閥門和模擬量4-20mA控制的電動執行器組成電動調節球閥。

■ 主要技術參數

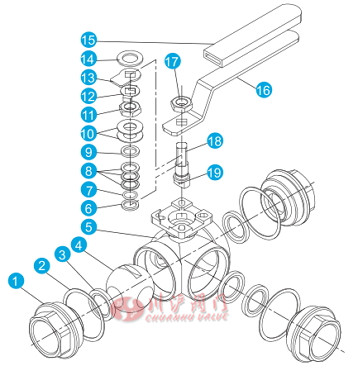

● 閥體分解圖

● 零部件材質

ITEM PART NAME MATERIAL
1 CAP CF8M CF8
2 BODY GASKET PTFE
3 BALL SEAT PTFE R-PTFE
4 BALL SUS316 SUS504
5 BODY CF8M CF8
6 THRUST WASHER PTFE
7 O-RING VITOF
8 STEM PACKING PTFE
9 GLAND SUS304
10 BELLEVILLE WASHER SUS304
11 STOP NUT A194-8
12 STOP CAP SUS304
13 LOCKING WASHER SUS304
14 WASHER SUS304
15 HANDLE COVER PLASTIC
16 HANDLE SUS304
17 STEM NUT A194-8
18 STEM SUS316 SUS304
19 ANTI-STACTIC SUS304

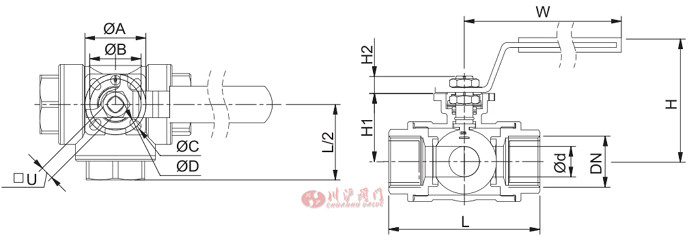

● 球閥結構圖

● 扭矩和流量系數CV值

SIZE L 0d W H H1 H2 0A 0B 0C 0D □U TORQUE
N.M		 CV
1/2*" 73 12 120 65 36 8.5 42 36 6 6 9 5 1.3
3/4" 80 15 120 69 40 9 42 36 6 6 9 7 2
1" 88 18 150 77 46 11 50 42 7 6 11 8 3.5
1-1/4" 125 25 150 87 56 11 50 42 7 6 11 16 7
1-1/2" 136 32 240 107 69 14 70 50 9 7 14 22 12.4
2" 156 38 240 112 76 15 70 50 9 7 14 26 20.3
2-1/2" 200 50 260 129 93 17 102 70 11 9 17 50 28.5
3" 240 65 300 150 112 19 102 70 11 9 19 85 47

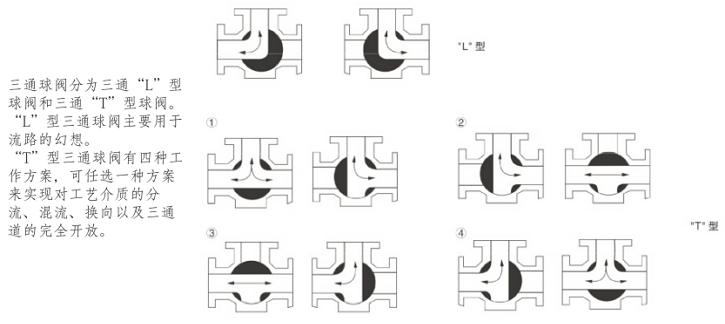

■ 三通球閥流向圖

■ 主要外形及連接尺寸

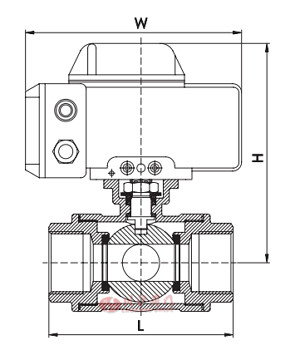

電動高平臺三通球閥外形尺寸
DN 15 20 25 32 40 50 65 80
L 73 80 88 125 136 158 200 240
H 189 205 218 220 250 256 275 315
W 161 161 161 161 188 188 188 268
注：另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
