電動高平臺法蘭球閥

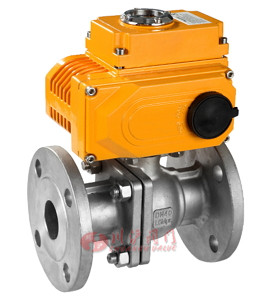

電動高平臺法蘭球閥 電動高平臺法蘭球閥
電動高平臺法蘭球閥(閥體材質碳鋼) 電動高平臺法蘭球閥(閥體材質不銹鋼)

■ 產品概述

電動高平臺法蘭球閥采用電動執行器和球閥直連方式組成，結構緊湊，外形精巧美觀。驅動電壓有DC24V、AC220V和AC380V三種形式，控制方式有開關量和模擬量4-20mA2種方式，實現了遠程和現場操作的特點。上海川滬閥門有限公司生產的高品質電動高平臺法蘭球閥特別適用于介質是粘稠、含顆粒、纖維性質的場合。

■ 主要技術參數

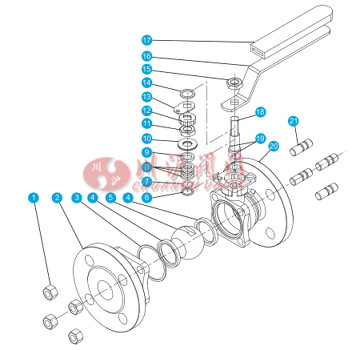

● 閥體分解圖

● 零部件材質

序號號 零部件 材質
1 NUT SUS304
2 CAP CF8M CF8
3 CAP GASKET PTFE PTFE
4 BALL SEAT PTFE PTFE
5 BALL SUS316 SUS304
6 THRUST WASHER PTFE PTFE
7 0-RING VITON
8 STEM PACKING PTFE
9 GLAND SUS304
10 BELLEVILLE WASHER SUS304
11 STOP NUT SUS304
12 NUT CAP SUS304
13 LOCKING PIN SUS304
14 WASHER SUS304
15 STEM NUT SUS304
16 HANDLE SUS304
17 HANDLE COVER PLASTIC
18 STEM SUS316 SUS304
19 ANTI.STATIC SUS304
20 BODY CF8M CF8
21 BOLT SUS304

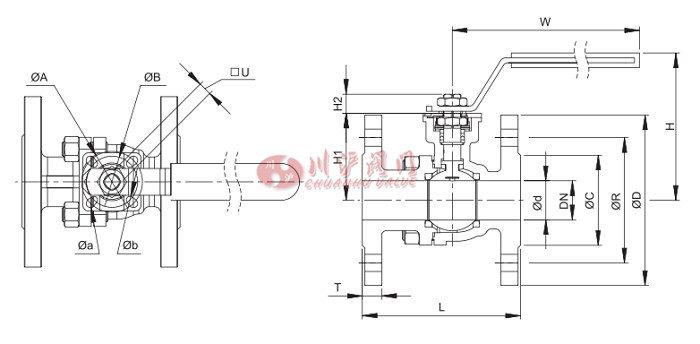

● 球閥結構圖

● 扭矩和流量系數CV值

DN φd L H H1 H2 W φA φB φa φb □U φC φR φD 扭矩
N.M		 CV
15 15 130 69 49 8.5 125 42 36 6 5.5 9 45 65 95 5 3.4
20 20 140 75 54 8.5 125 42 36 6 5.5 9 58 75 105 7 7.1
25 25 150 87 60 11 155 50 42 7 6 11 68 85 115 8 12.4
32 32 165 99 72 11 155 50 42 7 6 11 78 100 140 15 20.3
40 38 180 116 80 14 195 70 50 9 7 14 88 110 150 22 28.5
50 50 200 124 88 15 195 70 50 9 7 14 102 125 165 25 47.5
65 65 225 140 102 18 260 102 70 11 9 17 122 145 185 49 76
80 80 250 153 116 18 260 102 70 11 9 17 138 160 200 83 108.4
100 100 280 175 134 19 300 102 70 11 9 19 158 180 220 115 198

■ 主要外形及連接尺寸

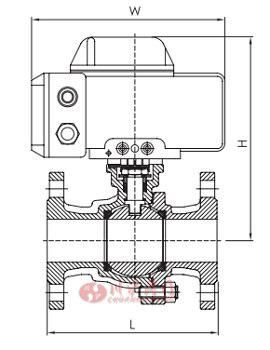

電動高平臺法蘭球閥外形尺寸
DN 15 20 25 32 40 50 65 80 100 125 150 200
L 130 140 150 165 180 200 225 250 280 320 360 457
H 190 195 197 200 210 217 244 292 310 430 500 615
W 161 161 161 161 188 188 188 268 268 268 368 368
注：以上參數均為PN1.6MPa為準，其他壓力等級請咨詢公司技術部，表中尺寸為不帶標準附件數據，另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
