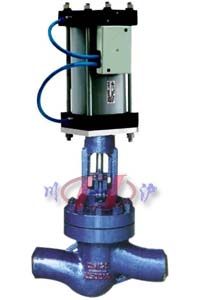

J661Y氣動高壓截止閥
 |
 |
| 氣動高壓截止閥 |

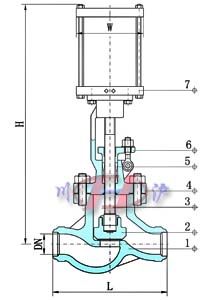

氣動高壓截止閥 (內部結構圖) |
■ 產品概述
本公司經營的氣動高壓截止閥適用于公稱壓力PN20～32MPa及P54/100V-P57/170V ，工作溫度≤540℃(其中P57/170V工作溫度為570℃)的石油、化工 、水力 、火力電站各種系統的管路中，切斷或接通管路介質。
■ 產品特點
1、產品設計制造按ANSIB16.34、E101標準，可與進口設備配備使用。
2、閥門中腔采用壓力自緊式密封結構，內腔壓力越高密封性能越好。
3、閥瓣和閥座的密封面采用司太立（stellite）鈷基硬質合金堆焊而成。
4、閥蓋填料函深度合理，填料加緩蝕劑，密封可靠，開關平穩。
5、閥門具有上密封結構，保證閥門開啟運行時不經閥桿外漏。
■ 主要技術參數
| 閥體型式 |
高壓鍛造閥 |
| 閥芯型式 |
柱塞式(錐面) |
| 公稱通徑 |
DN10 ～ DN100 |
| 公稱壓力 |
PN20.0～32.0MPa |
| 連接形式 |
焊接式 (對焊、承插焊) |
■ 主要零件材料
| 1 |
閥體 |
WCB-A105、WC6-12Cr1MoV、WC9-12Cr1MoV |
| 2 |
閥芯 |
2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA |
| 3 |
閥桿 |
2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA |
| 4 |
閥蓋 |
WCB-35、WC6-12Cr1MoV、WC9-12Cr1MoV |
| 5 |
填料 |
柔性石墨、PTFE |
| 6 |
填料壓蓋 |
2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA |
| 7 |
電動執行器 |
殼體(HT200、WCB) |
■ 主要性能規范
| 試驗壓力(MPa) |
公稱壓力(MPa) |
壓力級(class) |
JIS(K) |
| 16.0 |
20.0 |
25.0 |
32.0 |
900 |
1500 |
20K |
40K |
| 強度試驗 |
24.0 |
30.0 |
37.5 |
48.0 |
22.5 |
39.0 |
7.5 |
16.5 |
| 密封試驗 |
17.6 |
22.0 |
27.5 |
35.2 |
16.5 |
28.6 |
5.5 |
12.1 |
| 工作溫度 |
≤425℃ |
| 適用介質 |
水、蒸汽、腐蝕性介質 |
■ 主要外形及連接尺寸
| DN |
L |
H |
W |
W1 |
國標50～200
美標 2"～8" |
由于該閥門為訂做產品，所有外型結構尺寸需以工程師現場設計為準，如需詳細產品技術資料及連接尺寸，請與我公司技術部或者銷售部聯系，公司技術人員會為您提供完整的圖紙及技術資料。 |
|
