J944電動角式截止閥
 |
 |

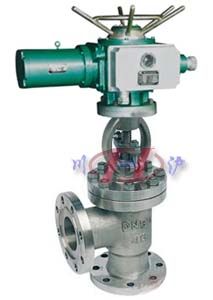

| 電動角式截止閥 |

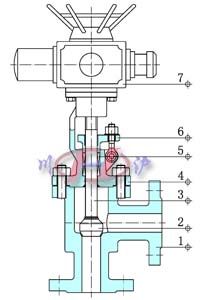

電動角式截止閥 (內部結構圖) |
■ 產品概述
電動角式截止閥的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。閥桿的運動形式，有升降桿式(閥桿升降，手輪不升降)，也有升降 旋轉桿式(手輪與閥桿一起旋轉升降，螺母設在閥體上)。
電動角式截止閥只適用于全開和全關，不允許作調節和節流。電動角式截止閥屬于強制密封式閥門，所以在閥門關閉時，必須向閥瓣施加壓力，以強制密封面不 泄漏。當介質由閥瓣下方進入閥門時，操作力所需克服的阻力，是閥桿和填料的摩擦力與由介質的壓力 所產生的推力，關電動角式截止閥 的力比開電動角式截止閥的力大，所以閥桿的直徑要大，否則會發生閥桿頂彎的故障。
■ 主要技術參數
| 閥體型式 |
角型鑄造閥 |
| 閥芯型式 |
柱塞式(錐面) |
| 公稱通徑 |
DN50 ～ DN250 |
| 公稱壓力 |
PN1.6～10.0MPa |
| 法蘭標準 |
JB、GB、ANSI、BS、API、ISO、DIN、JIS |
| 連接形式 |
法蘭、螺紋、焊接 |
| 密封填料 |
聚四氟乙烯、柔性石墨 |
| 工作溫度 |
≤450℃ |
■ 主要零件材料
| 1 |
閥體 |
WCB-A105、WC6-12Cr1MoV、WC9-12Cr1MoV |
| 2 |
閥芯 |
2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA |
| 3 |
閥桿 |
2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA |
| 4 |
閥蓋 |
WCB-35、WC6-12Cr1MoV、WC9-12Cr1MoV |
| 5 |
填料 |
柔性石墨、PTFE |
| 6 |
填料壓蓋 |
2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA |
| 7 |
電動執行器 |
殼體(HT200、WCB) |
■ 主要性能規范
| 試驗壓力(MPa) |
公稱壓力(MPa) |
壓力級(class) |
JIS(K) |
| 1.6 |
2.5 |
4.0 |
6.4 |
150 |
300 |
10K |
20K |
| 強度試驗 |
2.4 |
3.75 |
6.0 |
9.6 |
3.0 |
7.5 |
2.4 |
3.8 |
| 密封試驗 |
1.76 |
2.75 |
4.4 |
7.04 |
2.2 |
5.5 |
1.5 |
2.8 |
| 低壓密封試驗 |
0.6MPa |

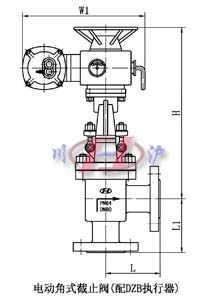

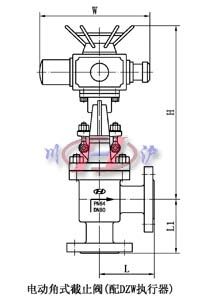

■ 主要外形及連接尺寸
| DN |
in |
L |
L1 |
H |
W |
| 15 |
1/2 |
65/90 |
65/90 |
由于閥門壓力
不同，所以連
接尺寸也不相
同，如需詳細
技術資料或安
裝圖紙，請咨
詢公司技術部
或銷售部，將
為您提詳細的
技術資料及圖
紙！ |
| 20 |
3/4 |
75/95 |
75/95 |
| 25 |
1 |
80/100 |
80/100 |
| 32 |
21/4 |
95/105 |
95/105 |
| 40 |
21/2 |
100/115 |
100/115 |
| 50 |
2 |
115/125 |
115/125 |
| 65 |
21/2 |
145 |
145 |
| 80 |
3 |
155 |
155 |
| 100 |
4 |
175 |
175 |
| 125 |
5 |
200 |
200 |
| 150 |
6 |
240/225 |
240/225 |
| 200 |
8 |
275 |
275 |
注：以上參數均以國標為準，其壓力等級請咨詢公司技術部，表中尺寸為不帶標準附件數據，另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
|
