電動高溫煙氣蝶閥

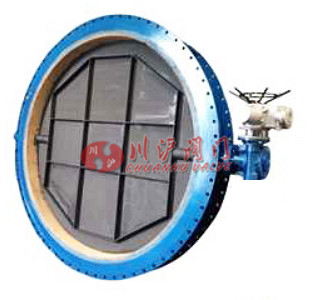

電動高溫煙氣蝶閥 電動高溫煙氣蝶閥外形尺寸
電動高溫煙氣蝶閥 電動高溫煙氣蝶閥外形尺寸

■ 產品概述

電動高溫煙氣塵氣蝶閥設計合理,裝拆容易,便于修理。電動高溫煙氣塵氣蝶閥結構簡單緊湊、重量輕,90°旋轉,啟閉迅速。密封結構設計合理,達到完成密封,泄漏為1%,能適應較惡劣工況。更換閥板密封圈、蝶板、轉軸等材質,可適用多種介質和不同溫度。特別是電動高溫蝶閥采用不銹鋼材質鋼環,既防腐又耐磨,使適用范圍更加廣泛。電動高溫煙氣塵氣蝶閥系在引進國外先進技術,結合國內制造工藝開發而成的新一代電動高溫蝶閥。電動高溫蝶閥廣泛地應用于冶金、建材、化工、電站、玻璃等行業中的高溫氣體管道中,作為高溫氣體介質流時調節或切斷裝置,電動高溫蝶閥可與各種執行器配套使用組成不同性能設備。電動高溫煙氣塵氣蝶閥中的閥體、閥板采用優質耐熱鋼材料制作而成。電動高溫蝶閥具有耐高溫、體積小、轉動靈活、使用壽命長、操作維護方便等特點。

■ 產品特點

電動高溫煙氣塵氣蝶閥,閥體帶襯里閥板和閥座,閥板采用及軸均采用304耐熱不銹鋼制造。高溫蝶閥(高溫煙道擋板)具有高強度、耐磨、抗腐蝕等性能,結構上設有空氣吹掃孔,使閥門在高溫條件下有利于正常運行,減少積灰,使閥板不出現卡死現象、從而保證閥板開啟靈活。

電動高溫煙氣塵氣蝶閥根據用戶的需要,高溫蝶閥(煙道擋板)亦可設計制造成方形,上園下方形,以適用不同截面形狀煙道的需要。

■使用注意事項

1.管道內不可有大于50mm,塊狀固體沖擊閥門
2.管道內若有襯耐火材料必需保證閥門正常開啟
3.本涂料耐溫650℃,若超出此溫度閥門不可使用
4.電動裝置為戶外型,但非粉塵防爆,需要定期灰塵清理

■ 安裝注意事項

1、仔細核對閥門使用情況是否與其性能規范相符;(溫度、壓力)
2、檢查閥門通道及密封面是否有雜物,并及時清除;
3、開箱后閥門要及時安裝,請勿隨意松動閥門上的任何緊固螺釘或螺母;
4、蝶閥軸向與地面平行,軸向不可與地面垂直式安裝
5、安裝、調試人員要仔細閱讀使用說明書和氣動、電動執行器等說明書,嚴格按說明書、接線圖進行安裝、操作、調試及接線;
6、電動蝶閥在安裝之前,好處于關閉狀態為宜,焊接時應將閥門通道用蓋板擋住;防止顆粒、雜物搓傷密封面。
7、電動蝶閥可以安裝在任意角度的管道上,為了維護方便建議不要倒置安裝。
8法蘭電動蝶閥安裝在管路末端時,末端這邊需配裝法蘭片,以防止密封圈擠壓過位。

■ 外形尺寸

DN D1 D B b n-d
DN200 280 320 140 14 8—18
DN250 335 375 140 14 12-18
DN300 395 440 170 14 12-22
DN400 495 540 190 16 16-22
DN500 600 645 190 18 16-22
DN600 705 755 210 20 20-26
DN700 810 860 210 20 24-26
DN800 860 900 210 20 24-30
DN900 1020 1075 250 20 24-30
DN1000 1120 1175 250 22 28-30
DN1200 1320 1375 250 24 32-30
DN1400 1520 1575 300 24 36-30
DN1500 1620 1675 300 24 40-30
DN1600 1730 1790 300 24 40-30
DN1800 1930 1990 300 24 44-30
DN2000 2130 2190 300 24 48-30
DN2200 2340 2405 300 24 52-33
DN2400 2540 2605 350 26 56-33
DN2500 2640 2705 350 26 56-33
DN2600 2740 2805 350 26 60-33
DN2800 2960 3030 350 30 64-34
DN3000 3160 3230 400 34 68-36

因為電動高溫煙氣塵氣蝶閥屬于非標定做產品,所以如果需要具體外形尺寸,請電話聯系川滬技術部。
