空氣電磁閥(ZCK電磁閥)
 |
 |

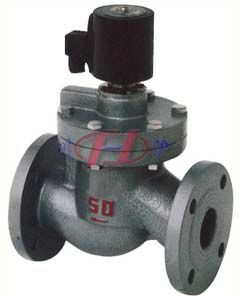

| 空氣電磁閥 (鑄鋼法蘭式) |

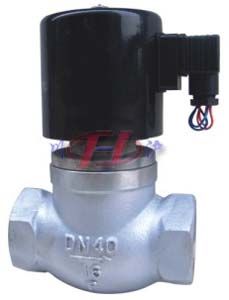

空氣電磁閥 (不銹鋼螺紋式) |
■ 產品概述
ZCK空氣電磁閥是進行氣動開關控制的執行單元，常用與壓縮空氣管路的通斷開關。空氣電磁閥不僅能和脈沖氣流、用于脈沖信號發生器配套、產生脈沖氣力輸送線上；也適用于其他以壓縮空氣為介質的氣動自控系統中。空氣電磁閥應用于建材、化工冶金、水泥、塑料、糧食等部門。
■ 主要技術參數
| 工作介質 |
煤氣、空氣等 |
| 公稱溫度℃ |
≤60 |
| 公稱壓力(MPa) |
1.0 |
| 工作壓差(MPa) |
0.05~1.0 |
0.1~1.0 |
| 電源電壓 |
AC220V其余規格可作特殊訂貨 |
| 使用壽命 |
按JB/T7352-94規定 |
| 額定流量系數(Kv) |
| 泄漏量(ml/min) |
按JB/T7352-94·F規定 |
| 公稱通徑(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
| 功耗(VA) |
40、30 |
30 |

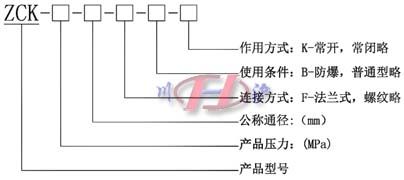

■ 型號編制說明
■ 主要外形及連接尺寸
公稱通徑
DN(mm) |
內螺紋連接 |
法蘭連接 |
| H |
L |
G |
H |
L |
D |
D1 |
D2 |
n-?d |
| 15 |
148 |
92 |
1/2″ |
176 |
130 |
95 |
65 |
46 |
4-?14 |
| 20 |
148 |
92 |
3/4″ |
181 |
150 |
105 |
75 |
56 |
4-?14 |
| 25 |
148 |
110 |
1″ |
210 |
160 |
115 |
85 |
65 |
4-?14 |
| 32 |
182 |
120 |
11/4″ |
221 |
180 |
140 |
100 |
76 |
4-?18 |
| 40 |
182 |
140 |
11/2″ |
230 |
200 |
150 |
110 |
84 |
4-?18 |
| 50 |
192 |
162 |
2″ |
252 |
230 |
165 |
125 |
99 |
4-?18 |
| 65 |
/? |
?/ |
?/ |
265 |
290 |
185 |
145 |
118 |
4-?18 |
| 80 |
?/ |
/? |
?/ |
276 |
310 |
200 |
160 |
132 |
8-?18 |
| 100 |
?/ |
/? |
?/ |
373 |
350 |
220 |
180 |
156 |
8-?18 |
注：以上參數均為PN1.6MPa為準，其他壓力等級請咨詢公司技術部，表中尺寸為不帶標準附件數據，另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
|
