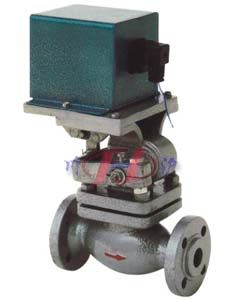

高溫電磁閥

高溫高壓電磁閥	高溫電磁閥

■ 產品概述

ZCZG/ZCZH高溫高壓電磁閥是屬于先導直動型的電磁閥，其通用介質范圍較廣，可分別使用于水、輕油、重油、非腐蝕性氣體及蒸汽等流體，如電站抽氣管道疏水系統和蒸發器的排氣系統中，高溫電磁閥主要是對管道中的介質進行雙位自動調節和遠程控制。

■ 結構特點

1、耐高溫：采用金屬硬密封，提高了使用溫度。介質流體溫度可達425℃
2、耐磨：選材合理，閥杯和導向套間巧妙地利用流體的潤滑作用，減少磨損。
3、采用杠桿原理保證線圈和閥體徹底隔離

■ 結構原理

高溫電磁閥電磁鐵通電時，連桿被提升，帶動轉軸轉動，副閥打開。由于副閥被開啟，主閥閥杯上部的壓力流體被排出，因此主閥閥杯下部的壓力比上部高，這樣下部的壓力將主閥閥杯向上推開。主閥被打開后，上下壓力相等，閥杯在電磁力、上下壓力作用下，置于平衡狀態，閥門開通。斷電時在銜鐵自重及返回彈簧作用下， 關下副閥，副閥關閉后，隨之主閥閥杯上部的壓力升高而將主閥閥杯壓下，達到斷流密封作用，閥門關閉。

■ 主要技術參數

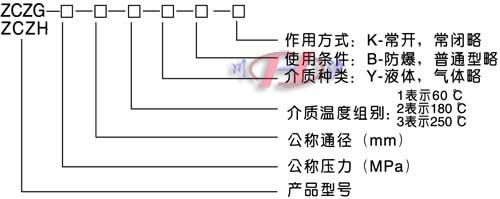

■ 型號編制說明

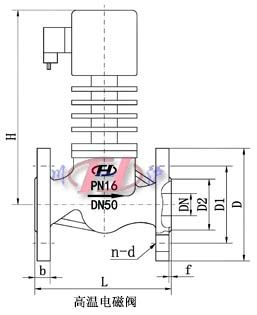

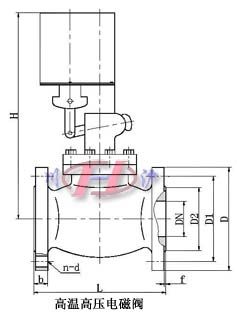

■ 主要外形及連接尺寸

■ 訂貨須知

1．訂貨時請注明型號，公稱通徑，公稱壓力，工作介質，工作壓差，介質溫度，電源電壓，介質粘度。
2．閥門的開通時間達12小時或長時間通電，請選用常開式電磁閥。當使用環境周圍有易燃易爆品，請選用防爆型電磁閥。
